分布筛Y系列

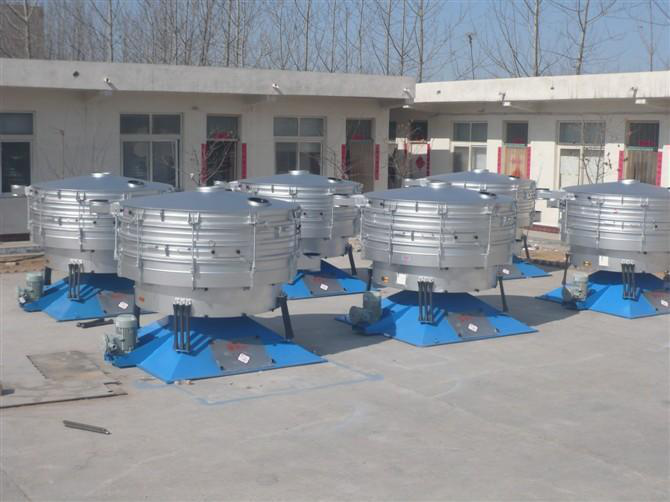

摇摆筛概述:

YBS系列摇摆筛可分为圆形和方型摇摆筛,摇摆筛的设计是为了满足大产量,高密度筛分的厂家而特殊设计的一种高 效筛分机。YBS系列摇摆筛又称圆形摇摆筛,是一种仿人工摇动的低频旋振筛,其原理是:瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成(螺旋运动)。即可调节偏心距的激振器产生了非线性三维运动,物料也可产生同样的近似手动作业的运动,从而达到筛分的目的,再配合筛分附件可更加理想的筛分效果。适用于圆球状、圆柱状、片状、乃至不规则形状堵网且需要精 密筛分的物料。,符合所有精细与超精细范围的粉末与微粒状物料,特别适合难以处理的物料。

摇摆筛工作原理:

1、基本的回转运动与人工筛分相类似,偏心率从25到40mm可调,低俗V型皮带驱动从120到360rpm可调

2、每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整

3、因此建立水平与抛掷三维翻滚运动,物料从中 心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

4、水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处,出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。

5、此次过程在每筛层之间重复进行。

摇摆筛特点:

1、设计精巧、结构独特,有利于提高设备的使用寿命,降低运行及维修成本。

2、采用低频率,小负荷工作,动力系统对设备及物料作用小。

3、设备相对体积小,重量轻,安装简单,维修方便且动力消耗少,噪音污染小。

4、相对处理量大,筛分效率高,摇摆筛筛分精度一般在95%以上。

5、全封闭结构,而且密封效果好,基本不存在物料粉尘污染现象。

6、出料口可在360°圆周内任意调定,便于工艺布置。

7、筛网更换方便,可满足一般物料的干、湿式分级要求。

8、筛面可方便地加清网装置,可有效解决筛面堵塞问题。

9、独特的清网装置可有效的解决堵网现象的发生。

适应行业:

(1)化学 (2)食品与香料 (3)塑料 (4)矿业 (5)医药 (6)木业及胶合板

(7)冶金 (8)橡胶 (9)饲料 (10)化肥 (11)糖、盐业 (12)再生行业

结构原理:

●基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360r pm可调。

●每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。

●因此建立水平与抛掷三维翻滚运动。物料从中 心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

●水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运送到出口处,出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。

●此次过程在每筛层之间重复进行。
