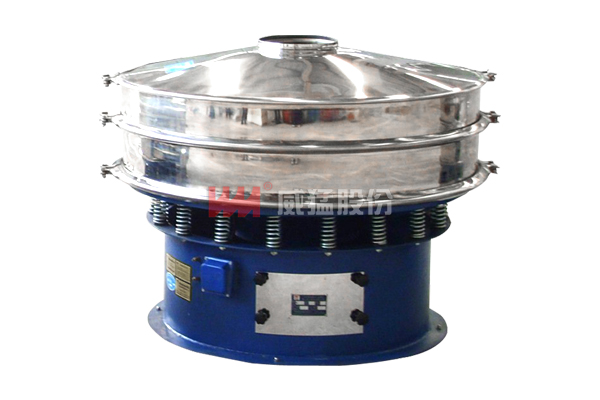

旋振筛
旋振筛

所属分类:旋振筛分过滤系列
产品简述:应用领域:化工、磨料、食品、造纸、冶金、制药、环保等,适用物料:颗粒状、树脂、糖粉、淀粉、铝粉、粘液状等...
实力雄厚   |   专利多样   |   提高效能   |   节约成本

在线咨询客服
询价热线

18738381877

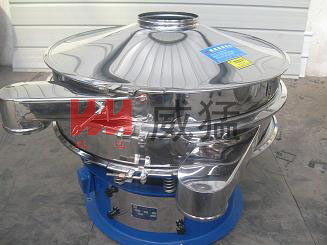

[闸门式旋振筛摘要] 闸门式旋振筛是在出料口一种带有特殊闸门形式的三次元振动筛,在进行物料筛分的时候,可以关闭其闸门机构,使物料能后长时间的筛分,在筛分完成后再放闸门,让物料正常排出。其结构如上图所示,其它参数请参考下面通用资料。


WXZ系列旋振筛的基本原理:
三次元振动筛分过滤机又称旋振筛,该旋振筛系列产品是一种通用的振动筛分、过滤设备,在粉体、小颗粒以及液体物料都有着良好的应用。我公司生产的WXZ系列旋振动筛的基本原理是利用电机轴上下安装的重锤(不平衡重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹;可以对物料进行精筛分、概率筛分等。我公司生产的旋振筛共有WXZ400、600、800、1000、1200、1500、1800、2000八种规格。


WXZ系列旋振筛主要特点:

1.体积小、重量轻、移动方便、出料口方向可任意调整,粗、细料自动排出,可自动化或人工作业。
2.筛分精度高、效率高,任何粉、粒、粘液类均可使用。
3.旋振筛筛网不阻塞、粉末不飞扬、筛分细可达500目(28微米)过滤细可达5微米。
4.独特网架设计(子母式)、筛网使用长久、换网方便、仅需3—5分钟、操作简单、清洗方便。
5.无机械动作、保养简易、可单层或多层使用、与物料接触部位为不锈钢制作。

WXZ系列旋振筛主要应用行业:
磨料、陶瓷行业:氧化铝、石英砂、泥浆、喷雾土粒。
化工行业:树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。
食品行业:糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等。
造纸行业:涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。
冶金行业:氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。
制药行业:西药粉、西药液体、中西药颗粒等。
环境保护:垃圾、人畜屎尿、废油、食品废水、废水加工等。

粉末颗粒旋振筛的特点:

1.粉末颗粒旋振筛效率高,设计精巧耐用,任何粉类、粘液均可筛分、过滤;

2.粉末颗粒旋振筛网孔不阻塞,粉末不飞扬,筛分细可达500目(28微米),过滤细可达5微米;

3.粉末颗粒旋振筛筛网使用长久,换网方便,仅需3—5分钟,操作简单,清洗方便;

4.粉末颗粒旋振筛体积小、重量轻、移动方便,出料口方向可任意调整,粗、细物料自动排出,可自动化连续作业或人工作业;

5.粉末颗粒旋振筛高可以达到五层,同时分出六个级别物料,建议使用三层;

6.粉末颗粒旋振筛独特的网架结构(子母网分离式):粉末颗粒旋振筛厂家设计制造的旋振筛母网完全支撑细网(工作网),因此细网可获得较长使用寿命而降低细网耗材使用,在长时间的生产过程中可降低很大成本,并可快速更换细网;

7.粉末颗粒旋振筛强动力:本公司设计制造的粉末颗粒旋振筛采用通用YZUL系列新型动力激振器,三维动力突出,处理物料产量高、精度细;

8.粉末颗粒旋振筛保养简易,可单层或多层使用,且容易装配,一人即可操作使用。


WXZ系列旋振筛主要技术参数:

型号公称直径
(mm)
筛面直径
(mm)
有效筛面面积
(m3
入料粒度
(mm)
筛面规格
(目/英寸)
层数

振次
(Rpm)
功率
(KW)
WXZ-4004003400.09<102-3251-315000.18
WXZ-6006005300.22<1015000.25
WXZ-8008007200.4<2015000.55
WXZ-100010009000.63<2015000.75
WXZ-1200120011000.95<2015001.1
WXZ-1500150014001.5<2015002.2
WXZ-1800180017102.3<3015003
WXZ-2000200019102.86<3015004


WXZ系列旋振筛外形及安装尺寸:

1

型号

ABCDEFGKMNQ全高
一层二层三层
WXZ-400Φ460Φ100Φ460300400500700Φ80Φ4004-Φ11310620720820
WXZ-600Φ660Φ150Φ530340460500700Φ100Φ4754-Φ11400620720820
WXZ-800Φ800Φ200Φ680370490610730Φ150Φ6304-Φ13540710830950
WXZ-1000Φ960Φ230Φ800420540660780Φ150Φ7504-Φ136407608801000
WXZ-1200Φ1160Φ250Φ985560680800920Φ150Φ9254-Φ1375090010401180
WXZ-1500Φ1500Φ250Φ1285807409001060Φ200Φ12004-Φ17930114013301620
WXZ-1800Φ1800Φ350Φ1901090125014101570Φ200Φ18204-Φ171180150416641824
WXZ-2000Φ2000Φ350Φ2101090125014101570Φ200Φ20204-Φ171360151416741834
