TD系列带式输送机
TD系列带式输送机

所属分类:给料输送系列
产品简述:...
实力雄厚   |   专利多样   |   提高效能   |   节约成本

在线咨询客服
询价热线

18738381877

TD系列带式输送机产品介绍:
  TD系列带式输送机由于输送量大,结构简单,维护方便,成本低,通用性强等优点而广泛地在冶金、煤炭、交通、水电等部门中用来输送散状物料或成件物品。根据输送工艺的要求可以单机输送,也可多机或与其他输送机组成水平或倾斜的输送系统。

TD系列带式输送机基本结构:
1.驱动部分:系由装置在型钢焊成的底座上的电动机-->高速联轴器-->减速器-->减速联轴器组成。根据布置要求:驱动装置设有左装和右装两种,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式电动滚筒。
2.滚动部分:分传动滚筒和改向滚筒两大类。
3.托辊部分:分槽形、平行、调心和缓冲托辊等。
4.清扫部分:分弹簧清扫器和空段清扫器。
5.卸料部分:分固定式犁式卸料器和电动卸料器。
6.制动部分:有带式逆止器和滚柱逆止器两种。
7.附件:罩壳、导料槽、漏斗等。

TD系列输送机产品代号及订货代号:
T  D  75
┬ ┬ ┬
│ │ └────────- 1975年定型
│ └────────── 带式输送机
└───────────- 通用固定式

TD系列带式输送机的订货代号应作如下:
TD75 B V  L
┬  ┬ ┬ ┬
│  │ │ │
│  │ │ └────────- 胶带输送机的公称长度(米)
│  │ │
│  │ └────────── 胶带速度(米/秒)
│  │
│  └───────────- 胶带宽度(毫米)

└───────────── 通用固定式带式输送机型号

TD系列带式输送机工作特点:
1:输送平稳,物料与输送带没有相对运动,能够避免对输送物的损坏。
2:噪音较小,适合于工作环境要求比较安静的场合。
3:结构简单,便于维护。能耗较小,使用成本低。

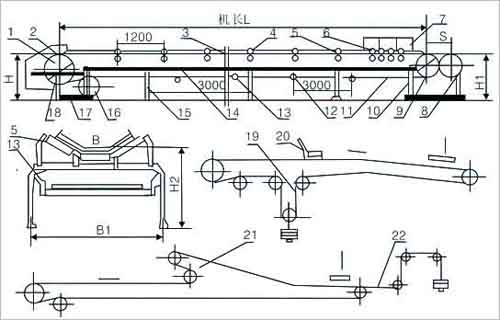

TD系列带式输送机尺寸图表:

1



BDALHCEd轴承型号
5008972019017013015M12204
650870240
8001070305
1000
1200
1400
108130037521017018M12305
150455230200
1750525



TD系列带式输送机技术参数表:

承载托
辊形式
带  速(m/s)

带  宽  B(mm)

500650800100012001400

输 送 量 Q(t/s)




0.878131----
1.097164278435655891
1.251222063485448191115
1.615626444569610481427
2.019132354685312841748
2.5232391661103315562118
3.15--824123318582528
4.0----22022996




0.84167118---
1.05288147230345460
1.2566110184288432588
1.684142236368553753
2.0103174289451677922
2.5125211350546821111
