WTZD系列振动电机
WTZD系列振动电机

所属分类:振动电机系列
产品简述:...
实力雄厚   |   专利多样   |   提高效能   |   节约成本

在线咨询客服
询价热线

18738381877

WTZD系列振动电机产品介绍:

WTZD系列振动源三相异步电动机(简称振动电机)是各类振动机械的通用激振源。广泛应用于电力、建材、粮食、煤炭、矿山、冶金、化工、轻工、铸造、铁道、水泥、港口等行业的振动给料机,振动输送机、振动烘干机、振动选矿机、振动落砂机、振动节分机及料仓的振动防堵塞机构等。

WTZD系列振动电机工作原理:

 振动电机是动力源与振动源结合为一体的激振源,振动电机是在转子轴两端各安装一组可调偏心块,利用轴及偏心块高速旋转产生的离心力激振力。

WTZD系列振动电机主要特点:
1.激振动力与功率配合得当,振动力大,机体重量轻,体积小,机械噪音低。
2.因为振动电机是强阻型振动而不是共振,所以有稳定的振幅。
3.振动频率范围大。电磁式激振器的振动频率是固定的,一般等于电源步率,而振动电机的振动频率可通过调整转速的办法进行大范围的调整,并且能按照不同的通途任意选择振动频率和振幅。
4.受电源波动的影响小,电磁式激振器会由于电压变化而引起激振力发生大的变化,但振动电机中,这种变化就非常小。
5.多机组合,可实现自同步能完成不同工艺要求。
6.可根据振动电机的安装方式改变激振力的方向。
7.只须调整偏心块的夹角,就可无级调整激振力和振幅。
8.维护保养简单,由于不像电磁式那样使用弹簧,因此类似间隙调整,重量调整等维修工作可以免除,仅需要定期维修轴承。
9.规格齐全,能满足各类振动机械的工作需要。

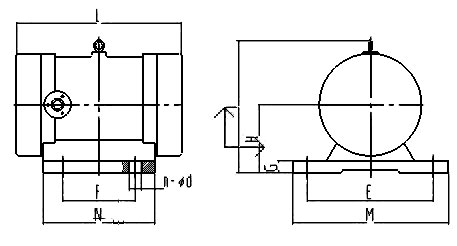

WTZD系列振动电机外形尺寸图表:



1



型  号

激振力    (KN)

功  率 (kw)

电  流

  (A)

安     装     尺     寸

E

F

G

H

I

L

M

N

n

φd

WTZD11-2C

1.5

0.15

0.5

180

135

20

85

196

354

214

178

4

11

WTZD12-2C

2.5

0.25

0.75

180

150

20

85

196

354

214

178

4

13

WTZD12-4C

2.5

0.1

0.3

180

150

20

85

196

354

214

178

4

13

WTZD21-2C

5

0.4

1.14

220

176

20

95

218

393

260

206

4

15

WTZD21-4C

5

0.2

0.6

220

176

20

95

218

417

260

206

4

15

WTZD21-6C

5

0.75

2.3

220

176

20

95

218

521

260

206

4

15

WTZD31-2C

8

0.75

2.5

236

179

25

140

276

441

290

225

4

19

WTZD31-4C

8

0.4

1.5

236

179

25

140

276

464

290

225

4

19

WTZD31-6C

10

0.75

2.3

236

179

25

140

276

476

290

225

4

19

WTZD41-2C

16

1.5

2.3

270

224

30

170

350

620

340

300

6

21

WTZD41-4C

16

0.75

2.1

270

224

30

170

350

616

340

300

6

21

WTZD41-6C

20

1.5

3.9

270

224

30

170

350

602

340

300

6

21

WTZD51-4C

32

1.5

3.5

340

230

40

190

400

650

420

310

6

31

WTZD51-6C

30

2.2

5.5

340

230

40

190

400

650

420

310

6

31

WTZD51-8C

30

2.2

6.1

340

230

40

190

400

650

420

310

6

31

WTZD52-6C

40

3

6.3

340

230

40

190

400

650

420

310

6

31

WTZD61-4C

50

2.2

5

390

222

50

225

455

710

480

344

6

37

WTZD61-6C

50

3.7

9.1

390

222

50

225

455

710

480

344

6

37

WTZD61-8C

50

3.7

9.1

390

222

50

225

455

748

480

344

6

37

WTZD71-6C

75

5.5

15

440

248

50

240

502

770

520

400

6

37

WTZD72-6C

90

5.5

15

440

248

50

240

502

770

520

400

6

37

WTZD71-8C

75

5.5

11.6

440

248

50

240

502

770

520

400

6

37

WTZD81-6C

125

10

25

480

360

65

280

560

1078

620

530

6

43

WTZD81-8C

125

10

24.2

480

360

65

280

560

1078

620

530

6

43

WTZD82-6C

140

12

28.5

480

360

65

280

560

1100

620

530

6

43
