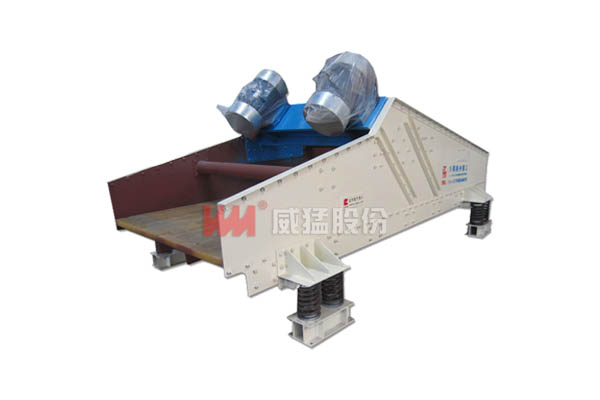

高频振动脱水筛
高频振动脱水筛

所属分类:选矿筛分系列
产品简述:...
实力雄厚   |   专利多样   |   提高效能   |   节约成本

在线咨询客服
询价热线

18738381877

高频振动脱水筛的工作原理:

1.高频振动脱水筛采用法兰式激振器,由两台电机驱动作反向自同步旋转,使筛体沿直线方向做周期性往复运动,从而达到分级脱水目的。

2.筛框采用高强度螺栓连接,筛面由弧形段与直线段组成,结构坚固耐用。

3.根据机械结构和工艺参数的需要,振动器布置在筛箱重心的上方,这样的布置使筛机运动轨迹在入料端为椭圆,中部为圆,出料端仍为椭圆,即椭圆一圆—椭圆的运动。

高频振动脱水筛的优点:

1.筛框侧板采用特殊框架结构,大大增加了筛框的纵向和横向刚度和强度,增强了使用寿命。

2.新型多层筛网结构,有利于细粒物料透过筛孔并防止堵塞,提高了脱水效率。

3.高频振动脱水筛的振动器采用外置式块偏心结构,筛箱两侧各布置一组激振器,每组激振器两套轴承。

4.采用了高精度大游隙轴承,且轴承外圈加以轴向定位,减缓了轴温的上升,降低工作噪音。

5.高频率,脱水效果更好。

1


高频振动脱水筛的用途:

1.高频振动脱水筛主要用于细粒脱水和分级,煤泥或尾矿回收。

2.适用于选矿、煤炭加工等行业。

3.广泛应用于城市污水处理、纸浆、化工和食品工业等细粒物料的脱水作业。

参数:

序号

参数

单位

WGS-12×31

WGS-14×31

WGS-18×37

WGS-24×48

1

入料粒度

%

≥45

≥45

≥45

≥45

2

处理量

t/h

15-19

15-19

28-33

60-120

3

筛面规格

mm

1200×3100

1400×3100

1800×3700

2400×4800

4

筛孔尺寸

mm

0.3,0.35

0.3,0.35

0.3,0.35

0.3,0.35

5

双振幅

mm

3-5

3-5

3-5

3-5

6

振频

Hz

25

25

25

25

7

电机

型号


Y112M-4

Y132S-4

Y132M-4

Y180-4

功率

Kw

2×4.0

2×5.5

2×7.5

2×18.5

电压

v

380

380

380

380

8

外形尺寸

mm

3020×2400×2100

3020×2600×2100

3527×3060×2130

5025×3880×2693

9

单点最大动载荷

N

±2000

±2500

±3500

±5000
