WZXD系列香蕉形振动筛
WZXD系列香蕉形振动筛

所属分类:选矿筛分系列
产品简述:...
实力雄厚   |   专利多样   |   提高效能   |   节约成本

在线咨询客服
询价热线

18738381877

WZXD香蕉型振动筛用途:

WZXD香蕉型振动筛分机是一种自同步重型等厚筛,广泛应用于矿山大物料量采选作业中的筛选处理。我公司在消化吸收国外先进技术基础上,自行设计生产处WZXD香蕉型振动筛分机。与同样规格传统筛比较,WXZD香蕉型振动筛分机处理量更大,其单位面积处理量为传统分级筛的1.5~2倍。是目前的一种振动筛。

WZXD香蕉型振动筛特点:

  WXZD香蕉型振动筛分机近年来在煤矿采选作业中广泛安装使用,并取得了很好的生产效果。以其处理量大、效率高、性能可靠等优点,越来越受到国内外的广泛关注。主要用于煤矿采选中细粒含量高的大、中粒级物料的粒度分级,亦可用于脱水、脱介和脱泥等作用(细粒指粒度小于筛孔尺寸一半以下的颗粒)。

WZXD香蕉型振动筛工作原理:
   WXZD香蕉型振动筛分机在入料端有一斜坡面,先以34°开始,紧接着以一定数目的角度下降到大约为10°的出料端为止。筛面采用不同倾角的折线形式,从入料端到出料端物料层厚度是不变。各段筛面上物料量与流速比值稳定、料层高,呈现均匀状态,筛分效率显著提高,比 相同面积振动筛的处理量提高1-2倍,对于细粒含量高,特别是物料中料度占分级粒度尺寸小于1/2的物料含量较大时,WXZD香蕉型振动筛分机具有极高的筛分效率。

WZXD香蕉型振动筛型号说明:

W  Z  X  D  □ □
  ┬ ┬ ┬ ┬ ┬ ┬
  │ │ │ │ │ │
  │ │ │ │ │ │
  │ │ │ │ │ └────────   筛面长度
  │ │ │ │ └────────── 筛面宽度
  │ │ │ │
  │ │ │ └───────────- 等厚
  │ │ │
  │ │ └───────────── 香蕉型
  │ │
  │ └──────────────- 振动自同步
  │
  └──────────────── 威猛代号

WZXD香蕉型振动筛技术参数表:

型号筛面面积
m2
给料粒度
mm
处理量
t/h
筛面倾角筛孔尺寸
mm
双振幅
mm
电压
V
功率
KW
WZXD15609 ≤30080-4005º-25º

5
段
筛

5-508-123802x11
WZXD206012110-5002x15
WZXD256015130-6502x18.5
WZXD306018160-7502x22
WZXD307321.9190-8002x30
WZXD364215.12130-6502x15
WZXD366021.6200-8002x22
WZXD259022.5200-8002x22
WZXD309027240-11002x30
WZXD369032.4300-13502x37

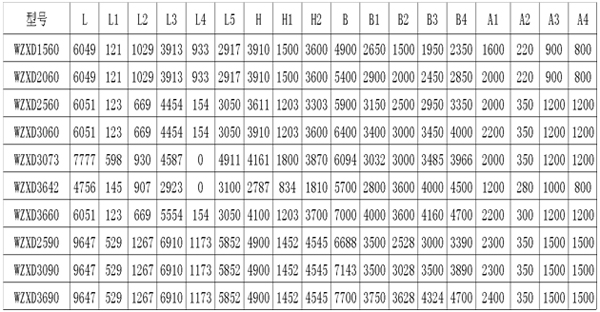

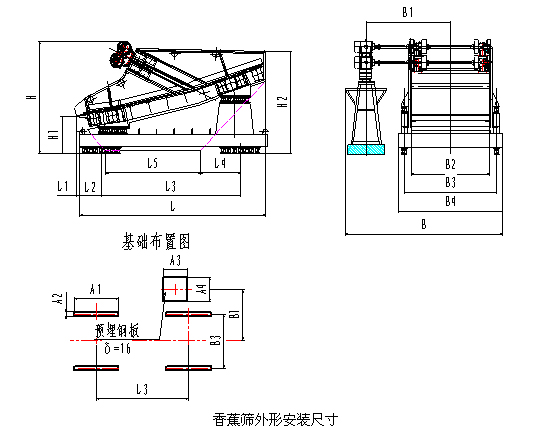

WZXD香蕉型振动筛外形安装尺寸图表:

12
