香蕉形振动筛

所属分类：冶炼输送系列
产品简述：...
实力雄厚 | 专利多样 | 提高效能 | 节约成本

在线咨询客服

询价热线

18738381877

产品概述
相关产品
新闻推荐
工程案例
立即订购

产品特点：

WZXD香蕉振动筛设备包括：筛箱、振动器、传动系统、基础部、弹簧部、筛网、电机、控制箱等全部设施。

功能说明：

WZXD香蕉振动筛是具有箱式振动器和多段不同倾角筛面的直线振动筛，筛箱的形状与香蕉相似。主要用于细粒含量高的大、中粒级物料的粒度分级（细粒指粒度小于筛孔尺寸一半以下的颗粒），其结构简单，生产性能稳定，运行平稳，易于维修、维护，检查，操作方便。

WZXD香蕉形振动筛是在直线振动筛上注入香蕉形多段筛面的专有技术设计而成的。在入料端有一较大的斜坡筛面，随后紧接着以一定数目的角度逐级下降，直到出粒口为止，入料端的斜坡筛面可使更多的物料通过筛面时有较高的筛分速度和较薄的物料分层。因为大块物料较快地穿过陡坡，这种较早地分层使细的颗粒更快的靠近筛面，能相对不受阻碍地通过缝隙，所以，香蕉形振动筛具有极高的筛分效率和高于传统分级筛1.5-2倍处理量的特点。

用途及特点：

香蕉形振动筛具有箱式振动器和多段不同倾角筛面的直线振动筛，筛箱的形状与香蕉相似。主要用于细粒含量高的大、中粒级物料的粒度分级，亦可用于脱水、脱介和脱泥等作业（细粒指粒度小于筛孔尺寸一半以下的颗粒）。

香蕉形振动筛是在直线振动筛上注入香蕉形多段筛面的专有技术设计而成的。在入料端有一较大的斜坡筛面，随后紧接着以一定的角度逐级下降，直到出粒口为止，入料端的斜坡筛面可使更多的物料通过筛面时有较高的筛分速度和较薄的物料分层。因为大块物料较快地穿过陡坡，这种较早地分层使细的颗粒更快的靠近筛面，能相对不受阻碍地通过缝隙，所以，香蕉形振动筛具有极高的筛分效率和高于传统分级筛1.5-2倍处理量的特点。

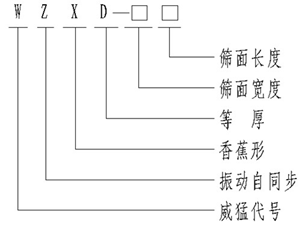

型号说明：

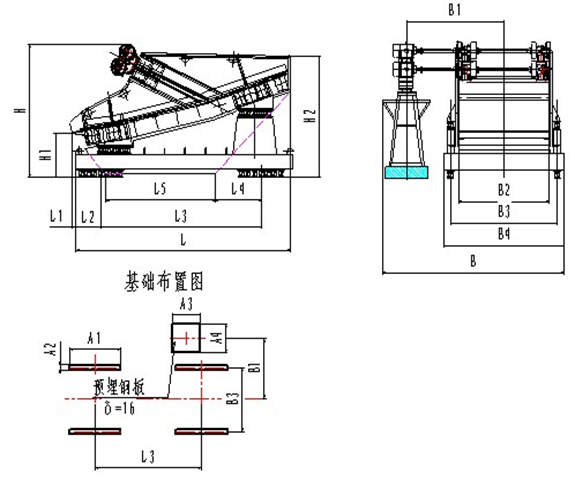

外形安装尺寸：

香蕉筛技术参数及外形安装尺寸表：

外形尺寸表：

型号	L	L1	L2	L3	L4	L5	H	H1	H2	B	B1	B2	B3	B4	A1	A2	A3	A4
WZXD1560	6049	121	1029	3913	933	2917	3910	1500	3600	4900	2650	1500	1950	2350	1600	220	900	800
WZXD2060	6049	121	1029	3913	933	2917	3910	1500	3600	5400	2900	2000	2450	2850	2000	220	900	800
WZXD2560	6051	123	669	4454	154	3050	3611	1203	3303	5900	3150	2500	2950	3350	2000	350	1200	1200
WZXD3060	6051	123	669	4454	154	3050	3910	1203	3600	6400	3400	3000	3450	4000	2200	350	1200	1200
WZXD3073	7777	598	930	4587	0	4911	4161	1800	3870	6094	3032	3000	3485	3966	2000	350	1200	1200
WZXD3642	4756	145	907	2923	0	3100	2787	834	1810	5700	2800	3600	4000	4500	1200	280	1000	800
WZXD3660	6051	123	669	5554	154	3050	4100	1203	3700	7000	4000	3600	4160	4700	2200	300	1200	1200
WZXD2590	9647	529	1267	6910	1173	5852	4900	1452	4545	6688	3500	2528	3000	3390	2300	350	1500	1500
WZXD3090	9647	529	1267	6910	1173	5852	4900	1452	4545	7143	3500	3028	3500	3890	2300	350	1500	1500
WZXD3690	9647	529	1267	6910	1173	5852	4900	1452	4545	7700	3750	3628	4324	4700	2400	350	1500
