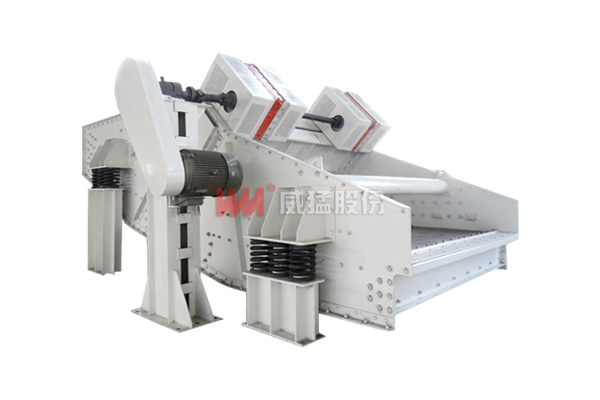

香蕉形振动筛
香蕉形振动筛

所属分类:冶炼输送系列
产品简述:...
实力雄厚   |   专利多样   |   提高效能   |   节约成本

在线咨询客服
询价热线

18738381877

产品特点:

WZXD香蕉振动筛设备包括:筛箱、振动器、传动系统、基础部、弹簧部、筛网、电机、控制箱等全部设施。


功能说明:

WZXD香蕉振动筛是具有箱式振动器和多段不同倾角筛面的直线振动筛,筛箱的形状与香蕉相似。主要用于细粒含量高的大、中粒级物料的粒度分级(细粒指粒度小于筛孔尺寸一半以下的颗粒),其结构简单,生产性能稳定,运行平稳,易于维修、维护,检查,操作方便。

WZXD香蕉形振动筛是在直线振动筛上注入香蕉形多段筛面的专有技术设计而成的。在入料端有一较大的斜坡筛面,随后紧接着以一定数目的角度逐级下降,直到出粒口为止,入料端的斜坡筛面可使更多的物料通过筛面时有较高的筛分速度和较薄的物料分层。因为大块物料较快地穿过陡坡,这种较早地分层使细的颗粒更快的靠近筛面,能相对不受阻碍地通过缝隙,所以,香蕉形振动筛具有极高的筛分效率和高于传统分级筛1.5-2倍处理量的特点。


用途及特点:

香蕉形振动筛具有箱式振动器和多段不同倾角筛面的直线振动筛,筛箱的形状与香蕉相似。主要用于细粒含量高的大、中粒级物料的粒度分级,亦可用于脱水、脱介和脱泥等作业(细粒指粒度小于筛孔尺寸一半以下的颗粒)。

香蕉形振动筛是在直线振动筛上注入香蕉形多段筛面的专有技术设计而成的。在入料端有一较大的斜坡筛面,随后紧接着以一定的角度逐级下降,直到出粒口为止,入料端的斜坡筛面可使更多的物料通过筛面时有较高的筛分速度和较薄的物料分层。因为大块物料较快地穿过陡坡,这种较早地分层使细的颗粒更快的靠近筛面,能相对不受阻碍地通过缝隙,所以,香蕉形振动筛具有极高的筛分效率和高于传统分级筛1.5-2倍处理量的特点。



型号说明:

外形安装尺寸:


香蕉筛技术参数及外形安装尺寸表:

外形尺寸表:


型号

L

L1

L2

L3

L4

L5

H

H1

H2

B

B1

B2

B3

B4

A1

A2

A3

A4

WZXD1560

6049

121

1029

3913

933

2917

3910

1500

3600

4900

2650

1500

1950

2350

1600

220

900

800

WZXD2060

6049

121

1029

3913

933

2917

3910

1500

3600

5400

2900

2000

2450

2850

2000

220

900

800

WZXD2560

6051

123

669

4454

154

3050

3611

1203

3303

5900

3150

2500

2950

3350

2000

350

1200

1200

WZXD3060

6051

123

669

4454

154

3050

3910

1203

3600

6400

3400

3000

3450

4000

2200

350

1200

1200

WZXD3073

7777

598

930

4587

0

4911

4161

1800

3870

6094

3032

3000

3485

3966

2000

350

1200

1200

WZXD3642

4756

145

907

2923

0

3100

2787

834

1810

5700

2800

3600

4000

4500

1200

280

1000

800

WZXD3660

6051

123

669

5554

154

3050

4100

1203

3700

7000

4000

3600

4160

4700

2200

300

1200

1200

WZXD2590

9647

529

1267

6910

1173

5852

4900

1452

4545

6688

3500

2528

3000

3390

2300

350

1500

1500

WZXD3090

9647

529

1267

6910

1173

5852

4900

1452

4545

7143

3500

3028

3500

3890

2300

350

1500

1500

WZXD3690

9647

529

1267

6910

1173

5852

4900

1452

4545

7700

3750

3628

4324

4700

2400

350

1500
